KAPASİTE: TIP22 PKKP22X600X400
GARANTİ SÜRESİ: 10 Yıl
ÖNEMLİ NOT: Garantiyi Daikin (üretici firma) kendisi vermektedir. Paketi açılan üründe kurulum ve montajdan sonra veya önce bir sorun tesbit edildiğinde, sorunun çözümü veya değişimi için Daikin Yetkili Servisleri ile irtibata geçilmelidir. Tüm sorumluluk onlardadır. Paketi açılmış veya hasar verilmiş satılamayacak hale gelmiş ürünün iadesi alınmamaktadır.

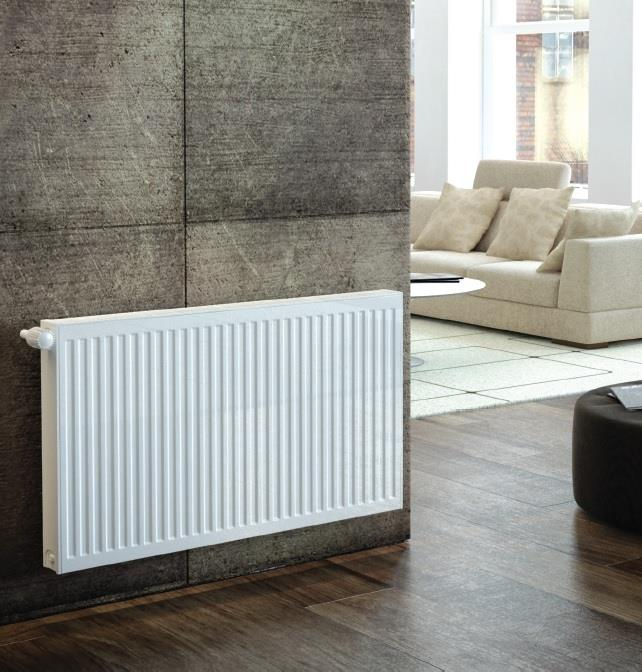

Daikin'in Tip 22 PKKP serisi panel radyatörleri, yüksek ısı verimliliği ve çevre dostu üretim teknolojileriyle öne çıkmaktadır. Bu seride, 600 mm yüksekliğe sahip ve 400 mm'den 3000 mm'ye kadar çeşitli uzunluk seçenekleri sunulmaktadır. Aşağıda, bu radyatörlerin genel teknik özellikleri ve üretim detayları hakkında bilgiler bulabilirsiniz
🔧 Genel Teknik Özellikler
-
Model Tipi: Tip 22 - PKKP
-
Yükseklik: 600 mm
-
Genişlik (Derinlik): 105 mm
-
Malzeme: Çelik
-
Renk: Beyaz (RAL 9010)
-
Panel Sayısı: 2
-
Konvektör Sayısı: 2
-
Merkez Mesafesi: 545 mm
-
Su Hacmi: 6,8 L/m
-
Isı Gücü:
-
Standartlar: EN 442 Avrupa standardına uygun.
-
Not: Isı gücü değerleri, HLK test raporlarına göre 1 metre uzunluğundaki radyatörler için verilmiştir.
🌿 Üretim ve Kaplama Teknolojisi
Daikin panel radyatörleri, çevre dostu üretim süreçleriyle üretilmektedir. Nano teknoloji yüzey işlem kimyasalları kullanılarak, demir ve çinko yerine zirkonyum içeren kaplamalar uygulanır. Bu nano seramik kaplamalar, yüksek yapışma mukavemeti ve korozyon direnci sağlar. Kaplama sonrası, daldırma yaş boya ve elektrostatik toz boya teknikleriyle boyama işlemi tamamlanır. Bu süreçler, ağır metal ve toksik atık içermeyen, atık su tüketimi düşük ve çevre dostu ürünler elde edilmesini sağlar.
📐 Teknik Çizimler ve Montaj Bilgileri
Daikin Tip 22 PKKP serisi radyatörlerin montajı için gerekli olan teknik çizimler ve montaj şemaları, ürünle birlikte sağlanmaktadır. Bu çizimler, duvar montajı ve bağlantı noktaları gibi detayları içermektedir. Ayrıca, montaj seti ürün fiyatına dahildir.
📊 Boyutlara Göre Isı Gücü Hesaplama
Radyatörlerin ısı gücü, uzunluklarına göre değişiklik göstermektedir. Aşağıda, bazı standart boyutlar için yaklaşık ısı gücü değerleri verilmiştir:
| Uzunluk (mm) |
Isı Gücü (75/65/20°C) |
Isı Gücü (90/70/20°C) |
| 400 |
687 W |
592 kcal/h |
| 500 |
859 W |
740 kcal/h |
| 600 |
1031 W |
888 kcal/h |
| 700 |
1202 W |
1036 kcal/h |
| 800 |
1374 W |
1185 kcal/h |
| 900 |
1546 W |
1333 kcal/h |
| 1000 |
1718 W |
1481 kcal/h |
| 1100 |
1890 W |
1629 kcal/h |
| 1200 |
2062 W |
1777 kcal/h |
| 1300 |
2233 W |
1925 kcal/h |
| 1400 |
2405 W |
2073 kcal/h |
| 1500 |
2577 W |
2221 kcal/h |
| 1600 |
2749 W |
2369 kcal/h |
| 1700 |
2921 W |
2517 kcal/h |
| 1800 |
3092 W |
2665 kcal/h |
| 1900 |
3264 W |
2813 kcal/h |
| 2000 |
3436 W |
2962 kcal/h |
| 2200 |
3780 W |
3258 kcal/h |
| 2400 |
4123 W |
3554 kcal/h |
| 2600 |
4467 W |
3850 kcal/h |
| 2800 |
4810 W |
4146 kcal/h |
| 3000 |
5154 W |
4443 kcal/h |
Not: Bu değerler, 600 mm yüksekliğe sahip Tip 22 PKKP radyatörler için yaklaşık olarak hesaplanmıştır.
Yüksek Isıl Verim
Daikin panel radyatörler; ideal hatve aralığı ve uygun konvektör boyutu sayesinde, Tip 22 PKKP 600 serisi radyatörün 1 metretülü 1.718 watt ısı vermektedir. (Bu değer 75/65/20 °C rejim değerine göre verilmiş olup HLK onaylıdır.
Yüksel Test Basıncı
Daikin panel radyatörler, 10 bar’lık işletme ve 13 bar’lık test basıncı ile yüksek basınca karşı dayanıklı ve güvenlidir.
Yeşil Teknoloji
Nano teknoloji yüzey işlem kimyasalları yüzeyde ince ve sert bir kaplama oluştururlar. Yerini aldığı kaplama tiplerinden farklı olarak demir (Fe) ve çinko (Zn) metalleri yerine zirkonyum (Zr) içeren bir kaplama tipidir. Nano seramik kimyasalların kaplama sonrası oluşturdukları yüzey yüksek yapışma mukavemetine sahiptir. Korozyon direnci demir fosfat teknolojisinin üstünde, trikatyon çinko fosfat performansına yakın sonuçlar vermektedir.
Çevre dostu bir kaplamadır.
Ağır metal, toksik atık gibi zehirli maddeler içermez.
Atık su tüketimi düşüktür.
Multi metal yüzey işlem kabiliyetine sahip kaplama çeşitlerinden biridir.
Radyatörler, nano teknoloji yüzey işlem sonrası daldırma yaş boya tekniği ile boyanır ve son kat kaplama için elektrostatik toz boya ile boyanarak ambalajlama sonrası tüketicinin kullanıma sunulur.
🔧 Daikin Tip 22 PKKP 600 Panel Radyatör Teknik Özellikleri
| Özellik |
Değer |
| Tip |
22 PKKP |
| Yükseklik |
600 mm |
| Genişlik (derinlik) |
105 mm |
| Merkez Mesafesi |
545 mm |
| Uzunluk Aralığı |
400 mm - 3000 mm (400-1600: 100'er mm, 1600-3000: 200'er mm artışlı) |
| Panel / Konvektör Sayısı |
2 / 2 |
| Su Hacmi (L/m) |
6,80 L/m |
| Test Basıncı |
13 bar |
| İşletme Basıncı |
10 bar |
| Renk |
RAL 9010 Beyaz |
| Standartlar |
TS EN 442 |
| Garanti Süresi |
10 yıl |
🌡️ Isıl Güç Değerleri (1 Metrelik Radyatör için)
| Sıcaklık Rejimi (Giriş/Çıkış/Oda) |
Isı Gücü (Watt) |
Isı Gücü (kcal/h) |
n (faktör) |
| 75/65/20 °C (ΔT=50°C) |
1718 W |
1481 kcal/h |
1.30 |
| 90/70/20 °C (ΔT=60°C) |
2178 W |
1878 kcal/h |
|
📏 Boyutlara Göre Isı Gücü Tablosu (ΔT=50°C)
Bu tablo, yüksekliği 600 mm olan Tip 22 PKKP için geçerlidir.
| Uzunluk (mm) |
Isı Gücü (Watt) |
Isı Gücü (kcal/h) |
| 400 |
687 |
592 |
| 500 |
859 |
738 |
| 600 |
1031 |
886 |
| 700 |
1202 |
1033 |
| 800 |
1374 |
1181 |
| 900 |
1546 |
1328 |
| 1000 |
1718 |
1481 |
| 1100 |
1890 |
1626 |
| 1200 |
2062 |
1773 |
| 1300 |
2233 |
1918 |
| 1400 |
2405 |
2067 |
| 1500 |
2577 |
2215 |
| 1600 |
2749 |
2363 |
| 1700 |
2921 |
2511 |
| 1800 |
3092 |
2657 |
| 1900 |
3264 |
2805 |
| 2000 |
3436 |
2953 |
| 2200 |
3780 |
3248 |
| 2400 |
4123 |
3542 |
| 2600 |
4467 |
3836 |
| 2800 |
4810 |
4130 |
| 3000 |
5154 |
4424 |
🧪 Kaplama ve Boyama Teknolojisi
🧰 Montaj ve Uyum
Panel Radyatör Tipleri
TİP VE ÖLÇÜ BAZINDA GENİŞ ÜRÜN GAMI
Full otomasyon sistemiyle üretilen Daikin radyatörler; geniş ürün grubu ile 6 farklı yükseklik seçeneği sunar (300, 400, 500, 600, 750, 900 mm).
40 cm’den 3 m’ye uzanan 22 farklı uzunluktaki (2 m’ye kadar 100’er mm, 2 m’den sonra 200’er mm artar), 6 farklı model ile (p, pk, pp, pkp, pkkp,
dkek) her türlü ihtiyaca cevap verir. Panel radyatör tipleri üretiminde kullanılan panel ve konvektör sayısına göre şekillenir.
Daikin panel radyatör standart (4 delikli) ve Kompakt Ventilli (6 delikli)
olmak üzere 2 faklı modelde üretim yapılmaktadır.
